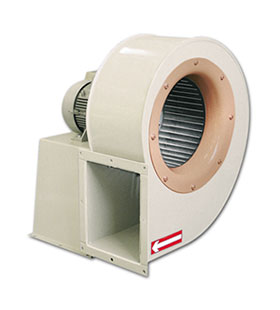

CMP ATEX
- Débit jusqu'à 16 500 m³/h
- Ventilateur centrifuge à moyenne pression
- Moteur IE3 ≥ 0,75 kW pour moteur non ATEX
- Turbine à action
- Ensemble monté sur chaise de série (≥ taille 922)
- Version ATEX catégorie II 2G EEX «d» antidéflagrant
- Version EC technologie IE5
Produits complémentaires et accessoires
PR ATEX EX
- Extraction gaz, poussières corrosifs
- Zones 1 (gaz) et 21 (poussières)
PRX
- Excellente maniabilité même en position étendue
- Faible perte de charge grâce aux tubes lisses (-50 % par rapport aux bras classiques)
- Articulations externes (évitent les risques d'obstruction)
- Orientation de la buse dans tous les sens
- Fixation murale permettant une rotation à 360°
- Longueur disponible 2, 3, 4 , 6 , 8 et 10 m.
APSPR
- Solution flexible pour la captation de fumées de soudure
- Jusqu’à 2 bras type PR 3000-160 sur le même rail
- Rail profilé assurant le transport des gaz avec de faibles pertes de charge
- Étanchéité avec 1 lèvre en caoutchouc placée sur le dessus
R EXHP ATEX
- Directive ATEX 94/9/CE
- Acier inoxydable SS EN 2343
ATEX I3T
- Cadenassable
- ATEX zone 1 et 2 / 21 et 22
L510-H1F-PA
- Alimentation monophasée 230 V, sortie Tri 230 V
- Degré de protection IP20
E510-H1F-N4S
- Alimentation monophasée 230 V, Sortie Tri 230 V
- Degré de protection IP 66
E510-H3F
- Alimentation Triphasé 380 V, Sortie Tri 380 V
- Degré de protection IP20
E510-H3F-N4S
- Alimentation Triphasé 380 V, Sortie Tri 380 V
- Degré de protection IP 66 / NEMA4X
- Description détaillée
- Documents à télécharger
Assure l’extraction d’air dans les locaux légèrement pollués. Ventilation
d’ateliers, serres, chambres froides et tous locaux demandant un débit d’air important. En version ATEX, de par sa catégorie, il est utilisé pour l’extraction d’air pour les industries de surface telles la chimie et la pétrochimie, catégorie 1 ou 21 zone G (gaz).
- Ventilateur centrifuge à action CMP
- Enveloppe réalisée en tôle d’acier
- Finition anti-corrosion en résine de polyester
- Entraînement direct avec moteur hors du flux d’air
- Turbine en acier galvanisé avec pales à action incurvée vers l’avant
- Moteur IE 3 ≥ 0,75 kW (hormis CMP ATEX) Tri 400 V classe F variable en fréquences, avec roulements à billes et protection IP 55
- Chaise moteur montée d’usine à partir de la taille 922
- Volute orientable
- Température maximum de l’air à transporter : -20°C +120°C
CMP ATEX :
Identique à la version CMP avec les spécificités suivantes :
- Cerceau d’aspiration anti-étincelle en cuivre ou aluminium selon le modèle
- Moteur tri 400 V variable en fréquence ATEX EEX «d» antidéflagrant
- Température maximum de l’air à transporter : -20°C +80°C
- CMP/EC : Identique à la version CMP
Sur demande :
- Moteur monophasé
- Bobinages spéciaux pour différentes tensions
- Ventilateur conçu pour transporter de l’air jusqu’à 250°C
- Ventilateur en acier inoxydable
- Protection thermique intégrée
CMP ATEX :
Avec moteur EC technology IE5 et électronique intégrée réglable par 0-10V ou 4-20 mA. Moteur monophasé 230V de rendement IE5 classe F, protection IP55.
Température de fonctionnement du moteur -25°C à +60°C
Options :
- Interrupteur de proximité PR (non monté)
- Interrupteur de proximité ATEX I3T non monté
- Manchette souple ACE
- Bride d'aspiration B
- Transformation BIC
