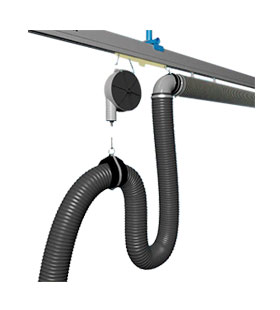

AFSH
- Captation des gaz d'échappement à sortie horizontale
- Retour automatique du chariot à son point de départ
- Retour automatique du flexible par équilibreur à ressort
- Système de décrochage automatique de la buse de captation
- Diamètres de flexible disponibles Ø 100, 125, 150
Produits complémentaires et accessoires
CMP
- Débit jusqu'à 16 500 m³/h
- Ventilateur centrifuge à moyenne pression
- Moteur IE3 ≥ 0,75 kW pour moteur non ATEX
- Turbine à action
- Ensemble monté sur chaise de série (≥ taille 922)
- Version ATEX catégorie II 2G EEX «d» antidéflagrant
- Version EC technologie IE5
FB
- Débit de 200 à 11 000 m3/h
- Conforme ERP 2015
AT / ATS
- Ouverture ronde
- Embout à pince
AM / AMS
- Ouverture ovale
- Pour échappements simple ou double sortie
- Description détaillée
- Documents à télécharger
Assure la captation des gaz d'échappement des véhicules légers et lourds avec conduite d'échappement horizontale ou arrière.
- Rail AFSH adapté au véhicule mobile avec conduite d'échappement horizontale
- Rail profil support 60 × 40 mm avec glissière 28 × 30 réalisé en aluminium anodisé (poids 4,5 kg/m)
- Flexible AG long 5 m, Ø 100, 125 ou 150 mm réalisé en tissu avec spirale en EPDM/polyester (température maxi 170 °C)
- Chariot équipé d'un équilibreur à ressort avec 4,5 m de câble (charge maxi 10 kg)
- Système accordéon avec gaine souple haute température permettant au chariot d'avancer et de reculer en suivant le véhicule
- Fixation plafonnière avec potences en option (2 fixations pour le rail de 6 m et 3 fixations pour 9 m)
- Raccordement au réseau d'extraction Ø 160 mm
- AFSH/60 : rail complet d'une longueur de 6 m
- AFSH/90 : rail complet d'une longueur de 9 m
Options :
- Buse de captation à décrochage automatique APM prendre obligatoirement l'option AFSH 809 A
- Buse de captation manuelle ABKS
- Fixation plafonnière AFS 200/205 avec jambes de force AS 222/224 (2 fixations pour rail de 6 m)
- Contacteur air comprimé AFSH 809 A pour décrochage automatique de la buse APM
