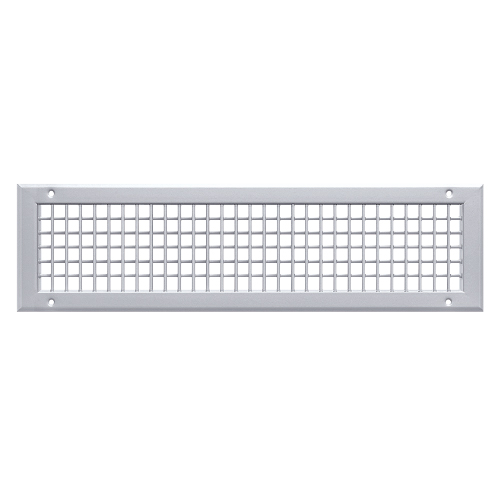

TR2
- Grille de ventilation de type TR2 double déflexion pour les zones de confort et les zones industrielles
- Soufflage d'air orienté pour une ventilation par mélange
- Les ailettes de déflexion sont réglables afin de répondre aux différentes exigences locales
- Pour débits volumiques variables et constants
- Pour des écarts de température entre l'air soufflé et l'air ambiant de –12 à +4 K
- Pour le montage dans des murs, les appuis ou dans les gaines circulaires ou rectangulaires
- Description détaillée
- Documents à télécharger
Conçue pour être utilisé dans des systèmes de ventilation en soufflage
où la portée doit être maîtrisée ou en reprise
- Grille double déflexion TR2
- Cadre et lamelles réalisés en acier peint RAL 9010
- Lamelles en profil fermé verticales avant et horizontales arrière
- Surface libre 77%.
- Joint mousse périphérique permettant l’étanchéité
- Fixation par vis
- Pré-réglage suivant abaques
- Avec registre de réglage :
- Type AG avec clapet à ailettes à action opposée
- Type AS avec registre à glissières (registre à glissières parallèles)
- Type SAS avec registre à glissières inclinées (uniquement pour le soufflage)
- Montage direct sur tube
- Cadre cintré permettant d’épouser au plus près la forme circulaire
de la gaine
- Peinture couleur RAL 9006
Options :
- Plénum de raccordement
- Peinture RAL au choix
- Pré-réglage d’usine RT44°, 84°, 110° ou 140°
- Fixation par clips
TR2 linéaire :
Utilisée pour le soufflage et l’extraction d’air avec un bel effet décoratif. Elle convient pour une disposition plafonnière et murale et s’intègre dans tout genre de locaux Grille double déflexion en forme de bande TR2 linéaire Cadre et lamelles réalisés en acier peint RAL 9010 Lamelles en profil fermé vertical avant et horizontal arrière Surface libre 77% Joint mousse périphérique permettant l’étanchéité Fixation par clips sur plaques compris entre 0 et 12 mm d’épaisseur ou sur cadre à sceller
Options : Cadre à sceller en acier galva avec étriers d’écartement renforcés
