KZS-L
- Diffusion modifiable de jet horizontal à jet vertical
- Raccordement directement sur conduit avec ou sans plénum à piquage horizontal
- Version motorisée 24 ou 230V, tout ou rien, proportionnel, thermostatique ou manuel
- Butée d'angle froid et chaud réglable
- Version faux plafond jusqu'à la taille 315
- Description détaillée
- Documents à télécharger
Les diffuseurs à haute induction à géométrie variable de la série KZ constituent une solution idéale pour la distribution d'air, notamment dans les installations de très grande hauteur. Leur système de régulation est adapté aux applications de chauffage et de climatisation. Ils sont équipés de 6 ailettes pivotantes permettant une induction élevée. Ainsi, la vitesse d'écoulement et le gradient de température sont rapidement réduits aux valeurs optimales pour la zone occupée.

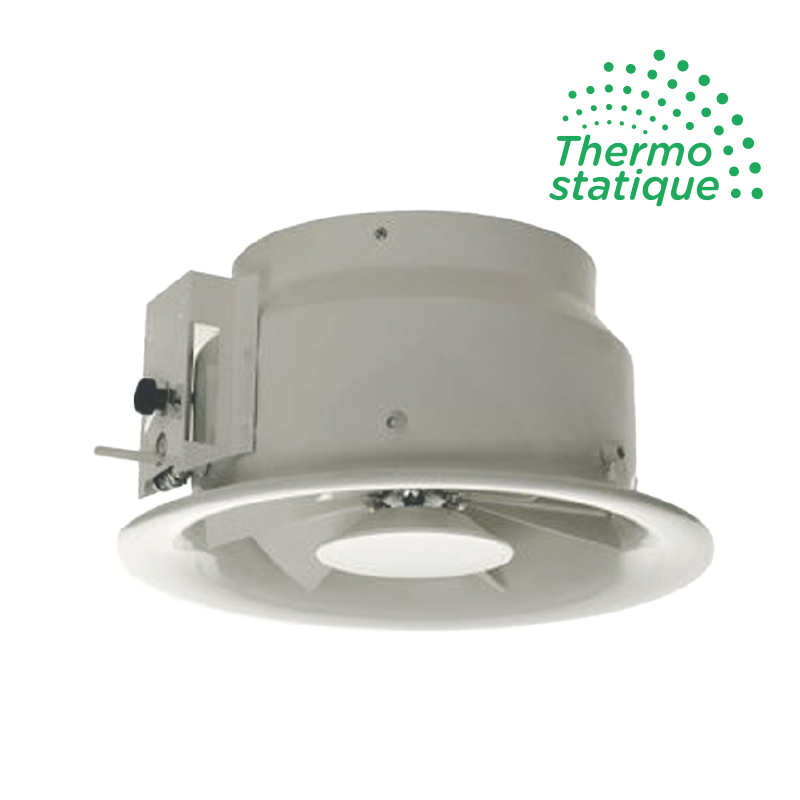

- Diffuseur plafonnier à géométrie variable KZS-L
- Équipé de 6 ailettes orientables
- Structure extérieure en aluminium peint blanc
- Ailette et disque central plat en acier peint blanc RAL 9003
- Engrenage en aluminium pour mouvement simultané des ailettes
- Raccordement direct sur conduit circulaire ou plénum PP60 en option
- 4 configurations de réglage des ailettes possibles :
- KZS-L : Réglage manuel
- KZS-L + moteur T/R : Réglage motorisé tout ou rien
- KZS-L + moteur 0…10V : Réglage proportionnel
- KZS-CT-L : Réglage thermostatique à ressort à mémoire de forme (ne nécessite pas d'alimentation électrique) Ce système permet d'obtenir automatiquement une direction optimale du flux d'air en fonction de la température
- …. T : Version faux plafond sur plaque 595 x 595 (taille 160 à 315)
- Pour une bonne répartition de l'air sur le diffuseur, il est nécessaire d'avoir une portion droite de 1,5 m avant le diffuseur
Options :
- Plénum piquage horizontal PP60
- Isolation intérieure IN
- Registre sur piquage du plénum S
- Tôle de répartition pour diffuseur KZ-EQ
Caractéristiques KZS-CT-L :
Les ailettes orientables diffusent l'air dans la pièce selon un jet directionnel horizontal à vertical. En cas de flux d'air horizontal, les 6 ailettes divisent le flux en 6 jets radiants et créent simultanément un mouvement rotatif autour de l'axe du diffuseur. On obtient ainsi un flux d'air hélicoïdal, capable d'injecter un volume important d'air dans la pièce et de le mélanger à l'air injecté.
En cas de flux vertical, le phénomène de stratification est éliminé. La rotation des ailettes de l'angle d'inclinaison maximal à l'angle d'inclinaison minimal correspond à une plage de température de l'air injecté de 16 °C à 35 °C et s'effectue en moins de 5 minutes. Les angles maximal et minimal peuvent être déterminés et réglés très simplement à l'aide des deux butées.
Fonctionnement :
Selon l’angle de réglage des ailettes, différentes orientations du flux d'air sont obtenues. En mode chauffage, un angle de 0° correspond aux ailettes verticales et le jet est projeté verticalement.
En mode refroidissement, les ailettes dont l’angle est supérieur à 50°, permet un « effet Coanda », c’est-à-dire un allongement du jet d’air horizontal dû à l’adhérence de la veine d’air au plafond. Dans ces conditions, le jet d’air horizontal est allongé d’environ 40 %.
