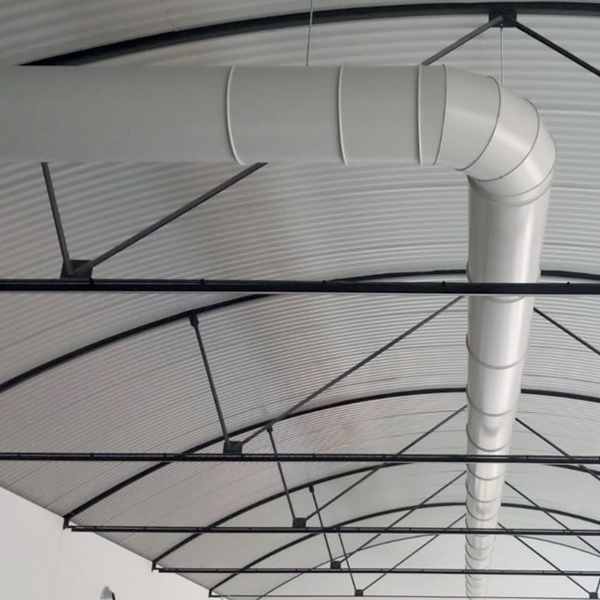

DHI métal

Les diffuseurs métalliques microperforés DHI pour la diffusion ou l'extraction de l'air sont fabriqués et fournis en tronçons de 1 230 mm de long, à assembler sur site de manière modulaire afin d'atteindre la longueur totale requise.

Ils sont livrés en préformés laminés, ouverts sur le bord le plus long afin de faciliter l'emballage de plusieurs mètres de gaine sur une palette et ainsi réduire les émissions polluantes et les coûts de livraison. Ceux-ci doivent ensuite être fermés et montés sur site au moyen du système ONE-LOCK.

Les diffuseurs métalliques microperforés peuvent être fabriqués dans différents métaux à base de fer, avec une gamme de diamètres allant de 200 mm a 1 500 mm, en tronçons de tôle laminée d'une épaisseur comprise entre 0,8 mm et 1,0 mm.

Chaque section comporte deux bords de 7 mm pour l'accouplement. L'assemblage s'effectue à l'aide de colliers circulaires, fournis dans la même finition que la gaine et en quantité suffisante pour l'installation.

Des composants spéciaux tels que coudes, raccords en T, réductions de diamètre, plénums de raccordement, etc. peuvent être fournis dans le même matériau et avec la même finition que les diffuseurs.

L'installation peut être réalisée au moyen du kit de montage ACCCMWKFX, qui permet deux degrés de liberté de mouvement et donc d'absorber les chocs de fonctionnement et les vibrations.

La diffusion de l'air s'effectue à travers une perforation étudiée et calculée sur tout ou partie du tronçon, positionnée et dimensionnée au cas par cas selon les critères de sélection, afin de répondre aux besoins et de diffuser le flux d'air du projet.

La diffusion de l'air est conforme aux normes européennes UNI 10339 - EN 13182 (limite de vitesse terminale de l'air fixée à 0,2 m/s a 1,5 m de hauteur), pour laquelle un rapport graphique doit être publié par le logiciel ONECD afin de représenter les trajectoires de l'air, le champ d'écoulement et les températures dans le local concerné
